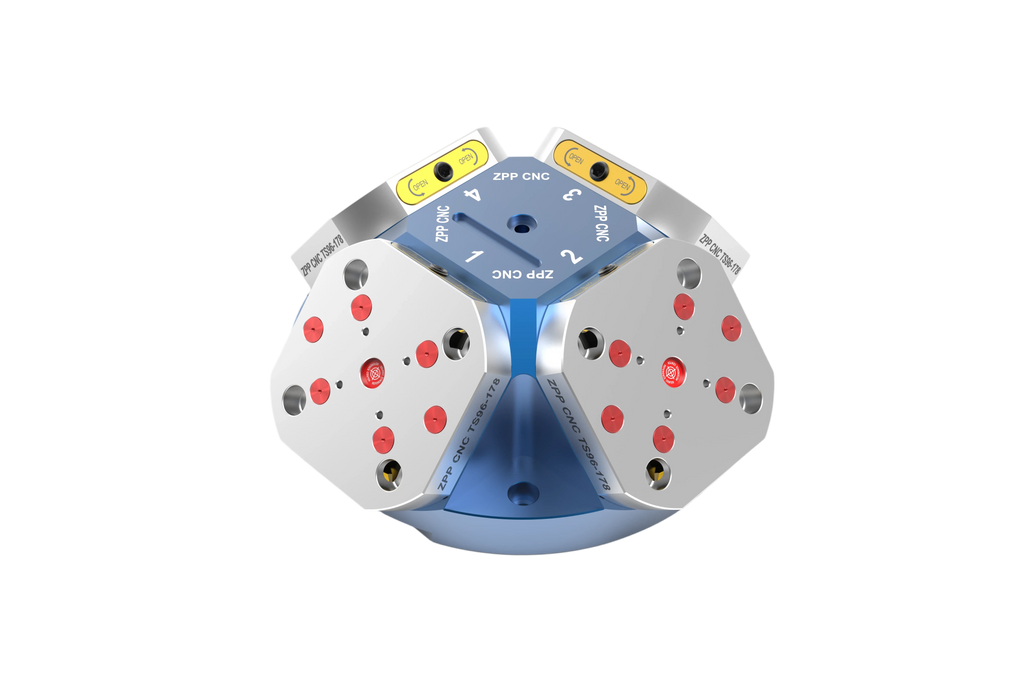

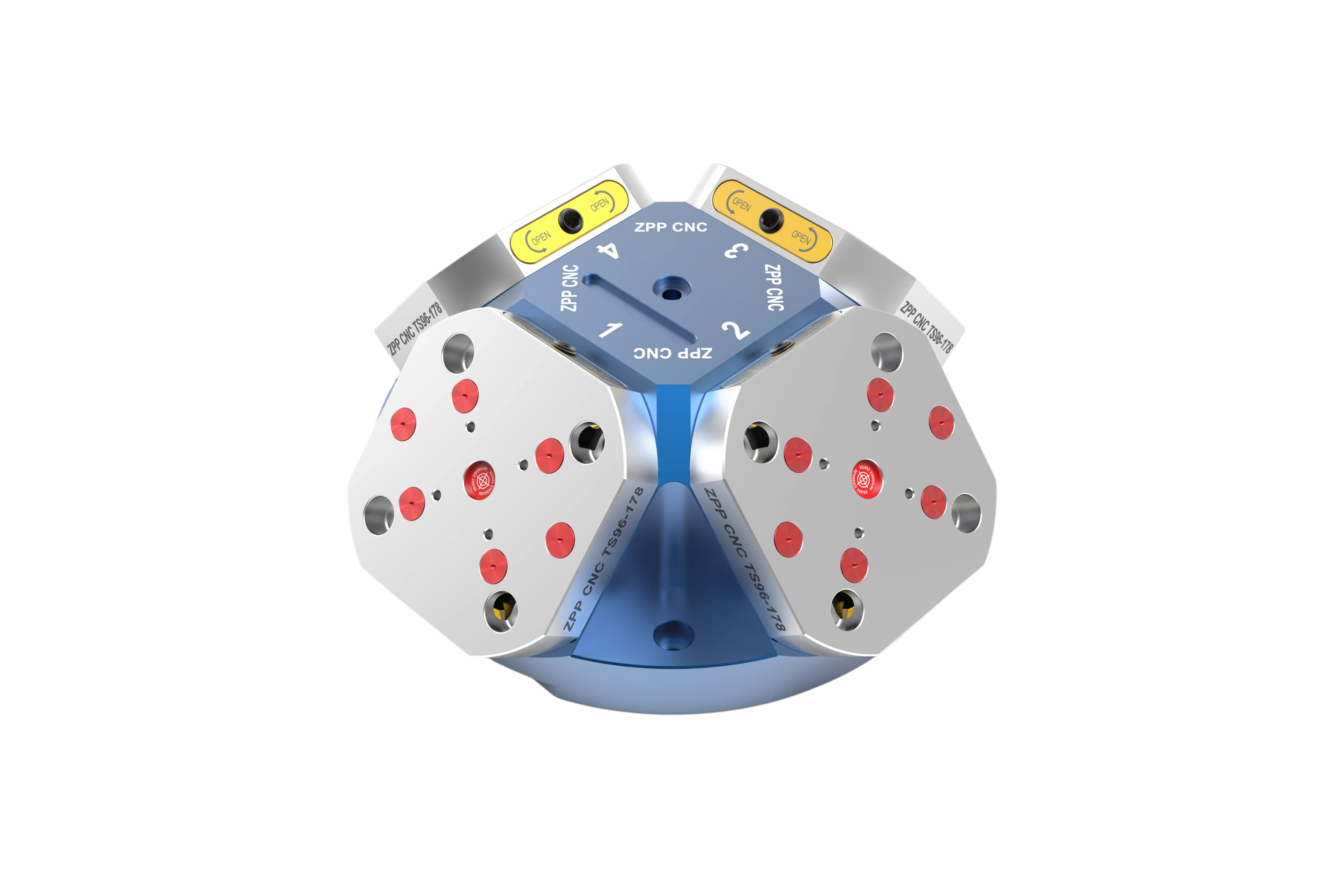

TS96-4P (4 Station) Pyramid Zero Point Fixture(D340*157.6mm)

TS96-4P (4 Station) Pyramid Zero Point Fixture(D340*157.6mm)

Technical Specification Value
Model Number TS96-4P (4 Station) (Pyramid Zero Point Fixture)

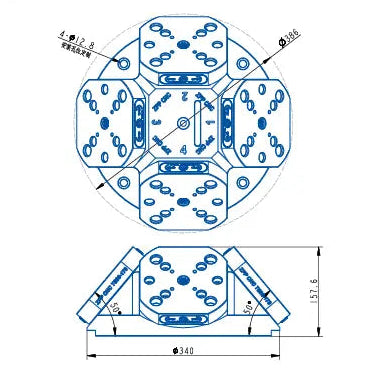

Dimensions (Diameter x Height) D340mm x 157.6mm
Material Hardened Stainless Steel + Aluminum Base
Mounting Hole 4-M12
Product Weight 38.2kg
feature

4-Station Pyramid Design for Maximum Productivity
Enables simultaneous clamping of multiple workpieces at different angles in a single setup. Significantly improves spindle utilization and reduces idle time.

Eliminate Indexing & Secondary Positioning
Workpieces can be accessed from multiple orientations without repositioning. Streamlines workflow and shortens overall machining cycles.

Optimized for 5-Axis Interference-Free Machining
Engineered structure minimizes tool interference, allowing full access to complex geometries and improving machining efficiency.

Heavy-Duty Structure for Stable Machining
Robust pyramid design combined with high-strength materials ensures excellent rigidity, even under demanding cutting conditions.

Built for Automation & Pallet Systems
Designed for seamless integration into automated production lines and palletized machining systems, ensuring consistent repeatability.

Durable & Deformation-Resistant Construction
Hardened stainless steel with an aluminum base delivers long-term stability and resistance to deformation during continuous production.

applicable scene

5-Axis Machining Centers
Efficient multi-angle machining of complex parts without repositioning.

Automated Production Lines
Ideal for multi-station setups requiring high repeatability and reduced cycle time.

Aerospace & Precision Parts Manufacturing
Suitable for high-precision components requiring stable and consistent clamping.

Mold & Die Industry
Supports complex geometries and multi-face machining in a single setup.
